Stel je voor: je bouwt een uiterst kwetsbaar instrument of een communicatiesatelliet vol met fijngevoelige micro-elektronica. Vervolgens bevestig je die hardware bovenop duizenden liters raketbrandstof, waarna de satelliet enorme trillingen en versnellingen tot 15 g moet verduren. En eenmaal aangekomen in de ruimte, moet je creatie binnen enkele milliseconden losgekoppeld worden, zonder ook maar één krasje, vonk of schadelijke schokgolf te krijgen.
De interface staat voor een paradox: tijdens de lancering moet hij dienen als een draagconstructie, maar in het vacuüm van de ruimte moet hij binnen een fractie van een seconde vlekkeloos ontgrendelen.
Hoe werken deze complexe scheidingssystemen, en hoe voorkomen engineers dat krachten, wrijving en dynamische schokken een missie in gevaar brengen?
Vormfactor en belasting: Van CubeSat tot zwaargewicht
Elke satellietklasse vereist een eigen type mechanische interface. De vorm, stijfheid en massa bepalen hoe de mechanische belastingen tijdens de vlucht in de raketstructuur moeten worden ingeleid:
- CubeSats (tot 25 kg) – Vliegen mee in gesloten kokers (canisterized deployers), die alle externe trillingen en mechanische krachten opvangen.
- Microsats en SmallSats (10 tot 500 kg) – Te groot voor kokers; deze worden direct op de raket gemonteerd via gestandaardiseerde boutringen.
- Zware ladingen (1.000 tot >6.500 kg) – Grote observatie- en telecomsatellieten worden via conische adapters vastgezet op grote industriële flenzen.

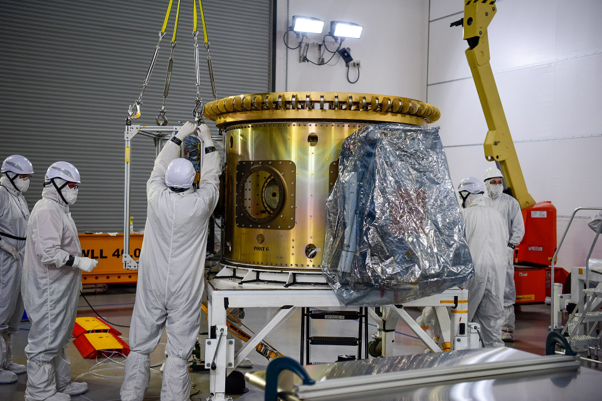

Om tientallen satellieten efficiënt mee te nemen op één vlucht, gebruikt men adapters (zoals de ESPA-ring) die direct op het montagevlak van de raket worden gemonteerd. Terwijl de primaire satelliet bovenop de ring rust, zitten er poorten op de ringwand waaraan secundaire satellieten zijwaarts worden opgehangen.
De fijnmechanica van het ontkoppelen
In de vroege ruimtevaart ging het een stuk minder precies. Toen spande men een stalen band aan en sneed de borgbout bij aankomst in de ruimte door met explosieven. Bij deze ontploffingen ontstonden vernietigende hoogfrequente schokgolven (pyroshock), waardoor printplaten kunnen scheuren en optische spiegels ontregeld kunnen raken. Moderne oplossingen hebben daarom innovatieve, niet-explosieve mechanismen voortgebracht.
1. Klembandsystemen

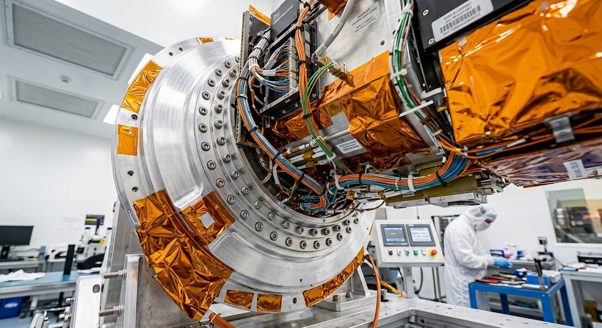

Voor middelgrote en zware satellieten is de klemband dé klassieke standaard. Het principe is verrassend mechanisch: zowel de raket als de satelliet heeft een ronde montage-rand. Een metalen band valt precies over beide randen heen. Zodra je de band strak aanspant, persen de twee delen met enorme klemkracht tegen elkaar.
De grootste uitdaging hierbij is wrijving. Als je de band aandraait, glijdt het metaal niet overal even soepel, waardoor de klemkracht niet overal gelijk verdeeld raakt. Engineers lossen dit tijdens de montage op met een hamer: ze tikken tijdens het aandraaien voorzichtig tegen de band om de wrijving te doorbreken en de spanning gelijk te trekken.
Op het moment van scheiding springt de sluiting van de band open. Ingebouwde trekveren trekken de klemmen direct naar buiten, terwijl vangbeugels voorkomen dat de losspringende banddelen tegen de raket slaan. Vervolgens drukken veren de satelliet gecontroleerd de ruimte in.
2. Vormgeheugenlegeringen en gesegmenteerde moeren
Niet-explosieve actuatoren benutten de fasetransitie van slimme legeringen. In Hold-Down and Release Mechanisms (HDRM) rust de bout in een gesegmenteerde moer, waarvan de schroefdraad in meerdere losse segmenten is verdeeld. Een externe ring houdt deze segmenten mechanisch opgesloten.
Zodra er een stroompuls door het element gaat, warmt de legering razendsnel op. Hierdoor wordt de externe borgring weggeduwd, waardoor de moersegmenten uit elkaar vallen en de bout direct vrijkomt.
Een andere optie is de Nitinol-cilinder, waar een gekerfde bout in zit. Bij verhitting zet de cilinder uit, en wordt de bout op die plek voorbij zijn treksterktegrens getrokken. Hierdoor breekt de bout zuiver af.
3. De motorized lightband
De Motorized Lightband is een slim alternatief voor herbruikbare onderdelen zónder verbruiksmaterialen. Dit systeem vervangt de spanband namelijk door twee ringen die in elkaar grijpen.
Een ingebouwde DC-motor roteert een interne ring, waardoor de nokken tegelijk intrekken. Zodra de mechanische vergrendeling verdwijnt, drukken veren de modules uit elkaar. Het grote voordeel is dat er dan geen piekbelasting optreedt en het systeem tijdens tests op aarde direct weer elektrisch gesloten en gereset kan worden.
4. Het thermisch mes
Een wereldwijde industriestandaard voor schokgevoelige payloads is het hold-down mechanisme van Airbus Defence and Space Netherlands. In plaats van bouten gebruikt dit systeem een kabel van polymeervezels (zoals Kevlar) die titanium-interface-elementen (Cup-Cones) onder een trekvoorspanning houdt. De conische interfaces dragen alle dwars- en torsiekrachten, waardoor het touw zuiver op trek wordt belast.
Bij scheiding verhit een elektrisch weerstandselement de strakgespannen kabel lokaal. Onder invloed van hitte en spanning bezwijken de afzonderlijke polymeervezels geleidelijk binnen enkele seconden. De voorspanning valt hierdoor vloeiend weg in plaats van met een abrupte metallische klap, wat resulteert in een extreem laag schokniveau.
5. Synchrone veersystemen
Bij zwaardere microsatellieten wil je het ontgrendelen fysiek scheiden van het afstoten. Eerst ontgrendelt een klemring schokvrij (elektromechanisch of magnetisch). Pas wanneer alle mechanische spanning is verdwenen, activeren gekoppelde hefboomarmen via een synchroon veersysteem. Hierdoor wordt de satelliet kaarsrecht in zijn baan geduwd.
6. Canister deployers (voor CubeSats)
Bij CubeSats zit het hele mechanisme ingebouwd in een gesloten lanceerkoker. Aan de achterzijde staat een schroefveer met een zuigerplaat (pusher plate) onder spanning. Zodra het commando volgt, klapt het voordeurmechanisme open en duwt de veer de satelliet over gladde, geanodiseerde rails gecontroleerd naar buiten.
Tijdens de uitstoot ontkoppelt de laadbekabeling automatisch en schieten mechanische microschakelaars in de hoekprofielen naar buiten. Deze schakelaars hielden de boordelektronica tijdens de vlucht fysiek uitgeschakeld; pas wanneer de satelliet de koker verlaat, sluiten de contacten en start het opstartprotocol op veilige afstand van de raket.
De drie grote mechanische dynamica-uitdagingen
Achter elk scheidingsmechanisme zit zorgvuldig uitgewerkte wiskunde en natuurkunde. Zo moet er bijvoorbeeld rekening gehouden worden met de schokgolf tijdens de release van een satelliet. Deze energie verplaatst zich namelijk door structuren en kan soldeerverbindingen en kwartskristallen beschadigen. Ingenieurs optimaliseren hierom de dempingsmaterialen en mechanische isolatoren.
Daarnaast moet de afstoot kaarsrecht gebeuren. Drukt een veer ook maar een fractie scheef op het massamiddelpunt, dan begint de satelliet ongecontroleerd te tollen. Fabrikanten gebruiken daarom verenparen met op de millimeter gematchte veerkrachten
En tot slot moet er gedacht worden aan de relatieve baandynamica. Bij moderne rideshares worden tientallen objecten kort na elkaar losgelaten. De afstootsnelheden, veerkrachten en ontkoppelvolgorde worden exact berekend om te voorkomen dat satellieten in elkaars baan terechtkomen.
Conclusie
Achter elke geslaagde lancering schuilt dus een wereld van berekende wrijving, gecontroleerde veerkrachten en schokarme ontgrendelingen. Waar de raket zorgt voor de brute kracht naar boven, bepaalt dit stukje fijnmechanica uiteindelijk of een satelliet daadwerkelijk heelhuids aan zijn werk kan beginnen.
Robert Dilber
Voor meer blogs, kijk hier
Bronnen:
- Airbus Defence and Space Netherlands – “Hold Down and Release System (HDRS)”
- NASA – “Evolved Expendable Launch Vehicle Rideshare User’s Guide”
- Exolaunch – “Exolaunch – CarboNIX & CarboNIX NEO Scheidingssystemen”
- California Polytechnic State University – “Understanding System Safety: Hazards, Controls, Inhibits, and Independence”
- Green Launch – “Small Satellite Deployment Mechanisms: A Framework”
